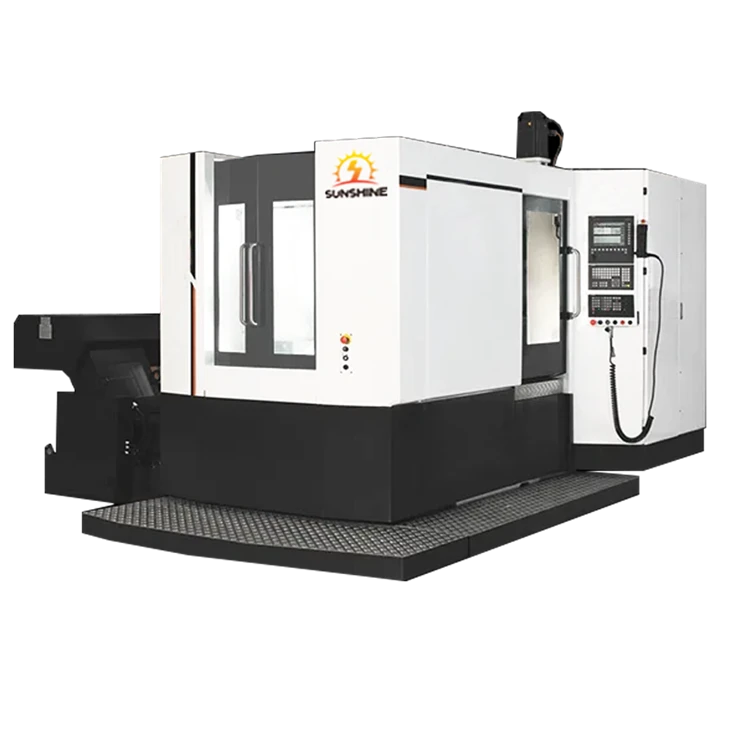

Pusat Pemesinan Berkelajuan Tinggi Mendatar
Dalam bidang automasi perindustrian, ketepatan tinggi dan ketegaran tinggi adalah keperluan utama untuk pemprosesan yang cekap. Antaranya, struktur slaid silang telah dibimbangkan secara meluas kerana matang dan stabil, digunakan secara meluas, untuk mencapai matlamat ketegaran yang tinggi, pergerakan pantas dan kestabilan yang kuat, sambil meningkatkan ketegaran meja dengan melebarkan asas dan pelana gelongsor, dan memastikan ketegaran meja dengan mengunci daya komponen secara sama rata.
Melebarkan tapak dan pelana gelongsor adalah cara yang berkesan untuk meningkatkan ketegaran meja. Dengan meningkatkan lebar tapak, kawasan sokongan meja boleh ditingkatkan, sekali gus meningkatkan ketegaran dan kestabilan meja. Fungsi pelana gelongsor adalah untuk meningkatkan prestasi penguncian meja dengan meningkatkan pekali geseran, supaya dapat mengurangkan getaran dan ralat semasa pergerakan. Saiz asas dan pelana gelongsor yang sesuai boleh dipilih mengikut keperluan untuk mencapai kesan sokongan yang terbaik.
Daya penguncian seragam meja adalah faktor penting untuk memastikan ketegaran meja. Dalam aplikasi praktikal, kita boleh menggunakan mekanisme penguncian berketepatan tinggi dan ketegaran tinggi untuk merealisasikan penguncian meja.
Dengan menggunakan struktur slaid silang yang matang dan stabil, digabungkan dengan reka bentuk yang dioptimumkan bagi tapak melebar dan pelana gelongsor, dan daya penguncian seragam meja, kita boleh mencapai matlamat ketegaran yang tinggi, pergerakan pantas dan kestabilan yang kuat. Struktur ini mempunyai pelbagai prospek aplikasi dalam bidang automasi industri, dan boleh meningkatkan kecekapan dan ketepatan pemprosesan dengan ketara.
| Model | HMC1075 | HMC1290 | HMC1395 |
| Saiz meja (mm) | 1300X600 | 1360X700 | 1400X700 |
| Beban maksimum yang dibenarkan (Kg) | 800 | 1000 | 1000 |
| Perjalanan paksi-X (mm) | 1000 | 1200 | 1200 |
| Perjalanan paksi Y (mm) | 750 | 800 | 800 |
| Perjalanan paksi Z (mm) | 800 | 700 | 750 |
| T-slot | 5-18-105 | 5-18-122 | 5-18-122 |
| Jarak dari muka hujung gelendong ke meja kerja (mm) | 115-915 | 180-880 | 168-918 |
| Jarak dari pusat gelendong ke permukaan rel paksi Z (mm) | 110-860 | 140-940 | 260-1060 |
| Tirus gelendong | BT50-150 | BT50-190 | BT50-190 |
| Kelajuan gelendong (r/min) | 6000 | 6000 | 6000 |
| X/Y/Z pergerakan pantas (m/min) | 20/12/20 | 20/12/20 | 20/12/20 |
| Berat mesin (Kg) | 8000 | 10000 | 10000 |
| Model | HMC1814 | HMCT500 | HMCT630 |
| Saiz meja (mm) | 2000X900 | 500*500 | 630*630 |
| Beban maksimum yang dibenarkan (Kg) | 1600 | 600 | 950 |
| Perjalanan paksi-X (mm) | 1800 | 600 | 1050 |
| Perjalanan paksi Y (mm) | 1280 | 360 | 750 |
| Perjalanan paksi Z (mm) | 900 | 450 | 900 |
| T-slot | 5-22-165 | — | — |
| Jarak dari muka hujung gelendong ke meja kerja (mm) | 200-1100 | 150-850 | — |
| Jarak dari pusat gelendong ke permukaan rel paksi Z (mm) | 140-1420 | 130-650 | 130-1030 |
| Tirus gelendong | BT50-190 | BT40-150 | BT50-190 |
| Kelajuan gelendong (r/min) | 6000 | 8000 | 6000 |
| X/Y/Z pergerakan pantas (m/min) | 18/12/18 | 20/12/20 | 20/12/20 |
| Berat mesin (Kg) | 15000 | 8000 | 10000 |
