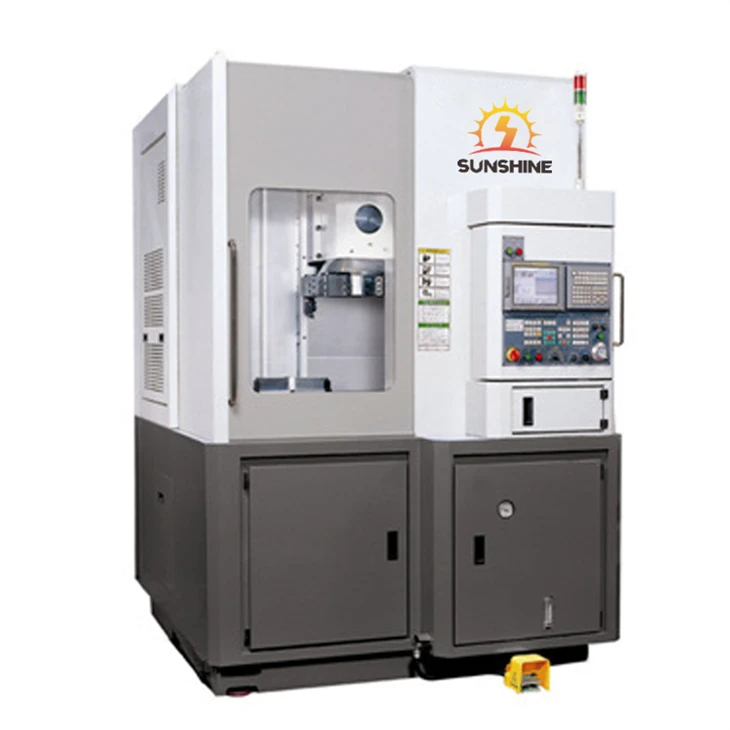

Pelarik Menegak CNC Untuk Pemprosesan Injap

Pelarik Menegak CNC Untuk Pemprosesan Injap

X-perjalanan paksi: 670 mm;Z-perjalanan paksi: 200–1050 mm;Diameter ayunan maksimum: Φ1000 mm;Diameter pusingan maksimum: Φ800 mm;Ketinggian pusingan: 850 mm;Mesin ini menampilkan reka bentuk gelendong menegak. Semasa pengapit, berat bahan kerja sendiri membantu mengekalkan kedudukan yang stabil, meningkatkan kestabilan pemesinan keseluruhan. Ia sesuai untuk aplikasi dalam pembuatan injap, kelengkapan paip, peralatan tenaga, dan pemesinan komponen mekanikal am.
Hantar pertanyaan
pengenalan produk

CNC Vertical Lathe for Valve Machining ialah alat mesin CNC berketegaran tinggi yang direka bentuk untuk pemesinan cakera-dan komponen putaran besar, termasuk badan injap, bonet dan bebibir. Ia menyokong pelbagai operasi pemesinan, seperti pusingan luaran, boring dalaman, hadapi dan grooving. Mesin boleh dilengkapi dengan konfigurasi turet dan perkakas yang berbeza mengikut keperluan pemesinan khusus, membolehkan pengeluaran komponen injap yang cekap dalam saiz dan konfigurasi yang berbeza. Ia digunakan secara meluas dalam pembuatan injap, kelengkapan paip, peralatan tenaga, dan pemesinan komponen jentera am.

Custom CNC Vertical Lathe



VTC80A
paksi X 670mm Stesen menara Empat stesen/lapan stesen
paksi Z 200-1050mm X-panduan linear bergolek paksi 2 keping, lebar 45mm
Diameter Slewing Maksimum Φ1000mm Panduan linear bergolek paksi Z 2 keping, lebar 55mm
diameter pusingan Φ800mm motor penyejuk 450+750W
ketinggian berpusing 850mm Keluaran pam 4m³/h
Kelajuan gelendong 100-800rpm Kebolehulangan ±0.005mm
Kuasa motor gelendong 22Kw ketepatan kedudukan ±0.008mm
Diameter gelendong Φ180mm unit kedudukan terkecil 0.001mm
Model Chuck chuck hidraulik Dimensi (lebih kurang) 2400*2100*3600mm
diameter 24″ Berat kasar (anggaran) 9000kg


Gambaran Keseluruhan Struktur Alat Mesin

cnc vertical lathe for sale

Struktur Badan Mesin

Komponen injap selalunya besar, berat, dan berbentuk tidak teratur, memerlukan ketepatan pemesinan yang tinggi dan prestasi pemotongan yang stabil. Oleh itu, struktur mesin mesti memberikan ketegaran dan keupayaan galas{1}}beban yang sangat baik. Katil mesin dihasilkan daripada-besi tuang kelabu HT300 berkualiti tinggi dan menjalani-rawatan penyepuhlindapan pelepasan tekanan untuk menghapuskan tegasan dalaman dan meningkatkan-kestabilan struktur jangka panjang. Struktur rusuk yang dioptimumkan meningkatkan prestasi redaman getaran, mengurangkan getaran semasa-operasi pemotongan tugas berat.
Konfigurasi menegak membolehkan gelendong dipasang secara menegak, menjadikan pemuatan dan pengapit bahan kerja lebih mudah. Reka bentuk ini amat sesuai untuk pemesinan badan injap besar, termasuk injap pintu, injap glob, dan perumah injap bebola, serta pelbagai komponen bebibir.

Konfigurasi Turret

CNC Vertical Lathe for Valve Machining tersedia dengan empat-stesen atau lapan-konfigurasi menara stesen untuk memenuhi keperluan pemesinan yang berbeza.
Konfigurasi standard menggunakan turet didorong servo-dengan penguncian hidraulik, memberikan ketepatan pengindeksan yang tinggi dan ketegaran pengapit yang kuat. Ia menyokong pengindeksan laluan-terpendek dua arah dan sesuai untuk operasi pemesinan berbilang injap, termasuk membelok, chamfering dan grooving.
Lapan-stesen servo turret sesuai untuk komponen injap yang memerlukan proses pemesinan yang lebih kompleks. Ia boleh memuatkan berbilang alat pusing, mengurangkan perubahan alat manual dan meningkatkan kecekapan pemesinan.

cnc vertical turret lathe
cnc vtl machine

Konfigurasi Chuck

Mesin ini dilengkapi dengan chuck hidraulik standard 24-inci, dengan saiz berbeza tersedia mengikut dimensi bahan kerja.
Chuck mempunyai reka bentuk kalis air dengan perlindungan pengedap antara slaid rahang dan badan chuck, menghalang penyejuk dan cip daripada memasuki mekanisme dalaman dan memanjangkan hayat perkhidmatan. T-slot pada muka chuck membolehkan pemasangan pantas lekapan berbeza untuk memenuhi keperluan pengapit pelbagai komponen injap.
Untuk badan injap berat, sistem pengapit hidraulik menyediakan daya pengapit yang stabil, mengurangkan risiko pergerakan bahan kerja semasa pemesinan.

Sistem Penyejukan dan Penyingkiran Cip

Mesin ini dilengkapi dengan sistem penyejukan bebas dengan kadar aliran pam 133 L/min dan kepala pam 40 m. Ia mengurangkan suhu zon pemotongan-dan meminimumkan ubah bentuk haba.
Tangki penyejuk diasingkan daripada struktur mesin utama, menjadikan pembersihan dan penyelenggaraan lebih mudah. Semasa operasi, penyejuk mengeluarkan cip pemesinan dengan cekap dan memastikan kawasan kerja bersih. Pengangkut cip jenis-rantai mengumpul dan mengangkut cip yang dijana semasa pemesinan, termasuk jalur, blok dan cip berbutir, mengurangkan keperluan untuk penyingkiran cip manual.

cnc vertical lathe machine
vtl vertical turret lathe

Pengawal Keselamatan Tertutup Sepenuhnya

Mesin ini dilengkapi dengan pelindung keselamatan tertutup sepenuhnya yang menampilkan pintu kaca terbaja bertetulang, membolehkan pengendali memerhati dengan jelas proses pemesinan sambil menghalang cip logam dan percikan bahan pendingin daripada terlepas. Reka bentuk ini memberikan penglihatan yang jelas dan operasi yang selamat.
Sekiranya berlaku gangguan bekalan elektrik secara tiba-tiba atau penutupan mesin yang disebabkan oleh kerosakan, sistem kawalan mengunci semua paksi untuk mengelakkan pergerakan yang tidak diingini. Komponen tambahan, seperti motor penyejuk, berhenti beroperasi secara serentak, manakala program pemesinan kekal disimpan dan tidak hilang selepas gangguan kuasa.



Pelarik Menegak CNC untuk Pemesinan Injap – Pelbagai Aplikasi



vertical cnc lathe machine

Pembuatan Injap Perindustrian
Pemesinan Komponen Peralatan Petrokimia
Pemesinan Pemasangan Saluran Paip
Pemesinan bebibir
Pemesinan Badan Pam dan Komponen Berputar Besar
Pembuatan Peralatan Tenaga
Sesuai untuk pemesinan komponen pelbagai jenis injap, termasuk injap bebola, injap pintu, injap glob dan injap rama-rama.

Kelebihan Perkhidmatan Pengeluar



Sebagai pengeluar alat mesin CNC, syarikat itu pakar dalam reka bentuk, pembangunan dan pembuatan mesin pelarik menegak CNC, pusat pemesinan CNC dan peralatan pemesinan automatik yang berkaitan. Kami menyediakan sokongan lengkap, daripada pemilihan peralatan dan perancangan proses kepada pemasangan dan pentauliahan.

vertical turning lathe price



Syarikat itu menyediakan penyelesaian peralatan tersuai mengikut keperluan pelanggan, termasuk dimensi bahan kerja, sifat bahan dan keperluan kitaran pengeluaran. Perkhidmatan tambahan termasuk:

Percubaan pemesinan percuma

Perkhidmatan pemasangan dan pentauliahan peralatan

Latihan operator dan bimbingan penyelenggaraan

Waranti mesin penuh selama 24-bulan

Bekalan alat ganti jangka panjang-

Sokongan teknikal seumur hidup

Pelarik menegak CNC syarikat telah dieksport ke banyak negara dan wilayah, termasuk Rusia, Turki, Jerman, Nepal, Thailand, Singapura dan Portugal, menyokong pelanggan di pasaran berbeza dengan penyelesaian pemesinan yang boleh dipercayai.
