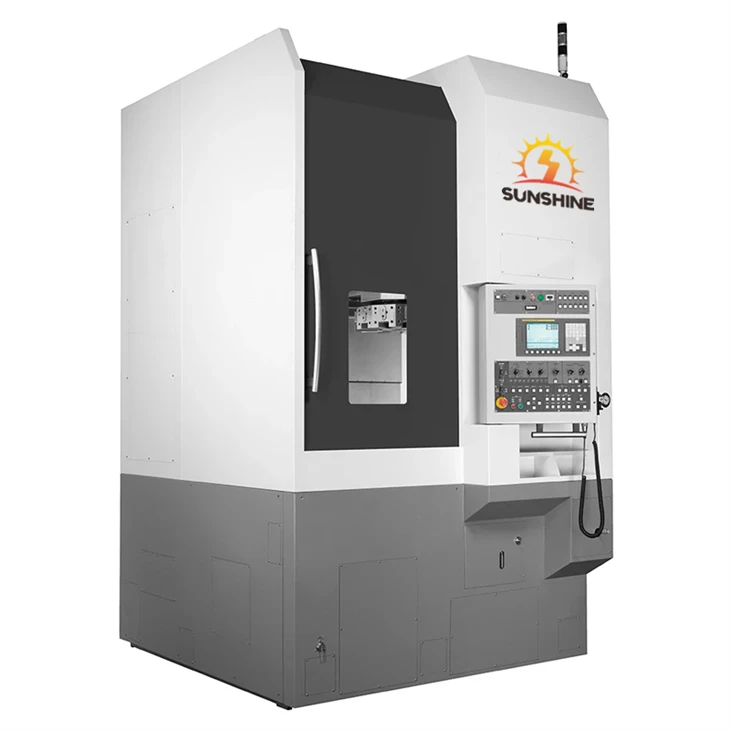

Alat Mesin CNC untuk Memotong Logam
Pelarik CNC adalah peralatan pemprosesan lanjutan, digunakan secara meluas dalam pelbagai industri. Ia bukan sahaja mempunyai kecekapan tinggi dan ketepatan tinggi, tetapi juga mempunyai kestabilan yang baik dan rintangan gempa bumi.
Pelarik CNC menggunakan struktur menegak, yang sesuai untuk pemesinan asas besi tuang kekuatan tinggi dan lajur cakera dan penutup bahagian sederhana dan kecil. Struktur menegak ini menjadikannya lebih mudah untuk mengapit bahan kerja produk, dan menduduki kawasan yang kecil, menjimatkan ruang pengeluaran.
Pelarik CNC menggunakan struktur pemisahan minyak-air dan dilengkapi dengan tangki air penyejuk yang berasingan. Kelebihan ini ialah air penyejuk boleh disimpan bersih dan mesra alam, sambil memanjangkan hayat perkhidmatan. Selain itu, tangki penyejuk yang berasingan juga mudah disiram.
Pelarik CNC juga menggunakan struktur gelendong silinder elastik ketepatan dan kekukuhan tinggi. Struktur ini mudah untuk penyelenggaraan dan boleh mengurangkan pengaruh ubah bentuk haba pada ketepatan dimensi dengan berkesan. Di samping itu, lengan galas gelendong menggunakan skema reka bentuk terampai simetri sepenuhnya, yang meningkatkan lagi kestabilan mesin.
Galas aci utama dilincirkan dengan gris yang diimport, dan reka bentuk bebas penyelenggaraan yang tertutup sepenuhnya memastikan operasi normal mesin.
Panduan guling linear dengan beban lampau dipilih untuk panduan linear pelana dan lajur. Panduan ini tidak mempunyai pengekalan ketepatan yang tinggi, yang boleh memastikan kestabilan dan ketepatan semasa pemprosesan.
| Model | TCK50 | TCK50P | TCK50D |
| Diameter pusingan maksimum katil (mm) | 500 | 500 | 500 |
| Panjang pemotongan maksimum (mm) | 500 | 500 | 500 |
| Diameter pemotongan maksimum (mm) | 360 | 500 | 180 |
| Bentuk dan kod hujung gelendong | A2-6 | A2-6 | A2-6 |
| Diameter lubang gelendong (mm) | 65 | 65 | 65 |
| Julat kelajuan gelendong | 50-4500/177 | 50-4500/177 | 50-4500 |
| Perjalanan paksi-X (mm) | 200 | 280 | 200 |
| Perjalanan paksi Z (mm) | 550 | 550 | 550 |
| Perjalanan stok ekor (mm) | 450 | 450 | 450 |
| Siri kelajuan gelendong (r/min) | — | — | Penghantaran berubah-ubah tak terhingga |
| X/Z pergerakan pantas (m/min) | 30/30 | 30/30 | 30/30 |
| Berat mesin (Kg) | 3600 | 3600 | 3800 |
| Model | TCK50G | TCK56-500 | TCK56-1000 | TCK63-1500 |
| Diameter pusingan maksimum katil (mm) | 500 | 560 | 560 | 720 |
| Panjang pemotongan maksimum (mm) | 500 | 500 | 1000 | 1500 |
| Diameter pemotongan maksimum (mm) | 360 | 350 | 350 | 620 |
| Bentuk dan kod hujung gelendong | A2-6 | A2-6 | A2-6 | A2-8 |
| Diameter lubang gelendong (mm) | 65 | 65 | 65 | 80 |
| Julat kelajuan gelendong | 50-4500/143 | 50-4500/177 | 50-4500/177 | 50-3500/145 |
| Perjalanan paksi-X (mm) | 200 | 200 | 200 | 420 |
| Perjalanan paksi Z (mm) | 550 | 560 | 1050 | 1550 |
| Perjalanan stok ekor (mm) | 450 | 450 | 900 | 1650 |
| Siri kelajuan gelendong (r/min) | — | — | — | — |
| X/Z pergerakan pantas (m/min) | 30/30 | 30/30 | 30/30 | 12/16 |
| Berat mesin (Kg) | 3600 | 3600 | 4500 | 5000 |
