Menentukur pelarik prototrak adalah proses penting yang memastikan pemesinan yang tepat dan output berkualiti tinggi. Sebagai pembekal pelukis Prototrak, saya memahami kepentingan prosedur ini dan di sini untuk membimbing anda melalui langkah -langkah untuk mencapai penentukuran yang tepat.
Memahami kepentingan penentukuran
Sebelum menyelidiki proses penentukuran, penting untuk memahami mengapa penentukuran sangat penting. Dalam pemesinan, walaupun sisihan sedikit boleh membawa kepada bahagian -bahagian yang tidak memenuhi spesifikasi yang diperlukan. Ini boleh mengakibatkan kegagalan produk, peningkatan kos pengeluaran, dan bahaya keselamatan yang berpotensi. Latur Prototrak yang dikalibrasi menjamin bahawa mesin itu dapat menghasilkan bahagian -bahagian dengan dimensi yang tepat, kemasan permukaan, dan toleransi yang diperlukan.
Pemeriksaan pra - penentukuran
- Pemeriksaan Mesin: Mulailah dengan melakukan pemeriksaan visual yang menyeluruh terhadap pelarik Prototrak. Semak sebarang tanda kerosakan fizikal, seperti retak di atas katil, bolt longgar, atau komponen yang dipakai. Pastikan semua bahagian yang bergerak, termasuk kereta, slaid silang, dan tailstock, bergerak lancar tanpa sebarang permainan yang mengikat atau berlebihan.
- Membersihkan mesin: Mesin bersih adalah penting untuk penentukuran yang tepat. Keluarkan sebarang cip, serpihan, atau penyejuk dari katil pelarik, slaid, dan spindle. Gunakan ejen pembersih yang sesuai dan berus lembut untuk membersihkan permukaan. Beri perhatian khusus kepada cara -cara, kerana mana -mana kotoran atau kotoran boleh menjejaskan pergerakan kereta dan slaid salib.
- Pelinciran: Pelinciran yang betul adalah penting untuk operasi lancar pelarik. Semak tahap pelinciran di semua kawasan yang diperlukan, seperti headstock, kereta, dan slaid salib. Gunakan pelincir yang disyorkan dan ikuti garis panduan pengeluar untuk selang pelinciran.
Menentukur gelendong
- Runout Spindle: Runout Spindle merujuk kepada jumlah sisihan dari gerakan pekeliling yang sempurna dari gelendong. Runout yang berlebihan boleh menyebabkan ketidaktepatan dalam diameter bahagian machined. Untuk mengukur larian gelendong, gunakan penunjuk dail. Pasang penunjuk dail pada katil pelarik dan letakkan hujung penunjuk terhadap hidung gelendong. Putar gelendong perlahan -lahan dan perhatikan bacaan penunjuk. Runout harus berada dalam toleransi yang ditentukan oleh pengeluar. Sekiranya runout berlebihan, mungkin perlu menyesuaikan galas gelendong atau menggantikan komponen yang dipakai.
- Ketepatan kelajuan gelendong: Ketepatan kelajuan gelendong adalah penting untuk pemesinan yang konsisten. Gunakan tachometer untuk mengukur kelajuan gelendong sebenar dan bandingkan dengan kelajuan set pada panel kawalan. Sekiranya terdapat perbezaan yang signifikan, sistem kawalan kelajuan mungkin perlu ditentukur. Sesetengah pelukis Prototrak telah dibina - dalam fungsi penentukuran kelajuan yang boleh digunakan untuk menyesuaikan tetapan kelajuan.
Menentukur kereta dan silang slaid
- Parallelism: Kereta dan salib - slaid harus bergerak selari dengan paksi pelarik. Untuk memeriksa paralelisme, pasangkan bar ujian di gelendong dan gunakan penunjuk dail untuk mengukur sisihan sebagai langkah kereta dan slaid slaid di sepanjang paksi. Laraskan Gibs dan cara yang diperlukan untuk memastikan pergerakan selari.
- Penentukuran skru utama: Skru plumbum bertanggungjawab untuk pergerakan membujur kereta. Kalibrasi skru plumbum untuk memastikan kadar suapan yang tepat. Gunakan peranti pengukur ketepatan, seperti pengekod linear atau sistem pengukur skru bola, untuk mengukur pergerakan sebenar pengangkutan untuk input yang diberikan pada panel kawalan. Laraskan tetapan pampasan padang skru plumbum jika terdapat sebarang percanggahan.
Menentukur pos alat
- Ketinggian alat: Ketinggian alat pemotong adalah penting untuk pemesinan yang tepat. Gunakan alat pengukur ketinggian alat untuk menetapkan alat pada ketinggian yang betul berbanding dengan garis tengah gelendong. Ketinggian alat yang salah boleh mengakibatkan kemasan permukaan yang lemah, dimensi yang tidak tepat, dan memakai alat pramatang.
- Penjajaran alat: Pastikan alat pemotong diselaraskan dengan betul dalam pos alat. Alat misaligned boleh menyebabkan daya pemotongan yang tidak sekata, yang boleh menyebabkan getaran dan ketidaktepatan di bahagian machined. Gunakan alat penjajaran alat untuk memeriksa dan menyesuaikan penjajaran alat.
Menggunakan sistem kawalan Prototrak untuk penentukuran
Sistem kawalan Prototrak menawarkan beberapa ciri yang dapat membantu dalam proses penentukuran. Ia membolehkan penyesuaian mudah pelbagai parameter, seperti kelajuan gelendong, kadar suapan, dan alat alat. Biasakan diri anda dengan fungsi penentukuran sistem kawalan dan gunakannya dengan baik - tentukan tetapan mesin.
Menguji penentukuran
Selepas menyelesaikan proses penentukuran, penting untuk menguji mesin untuk memastikan ia beroperasi dengan tepat. Mesin bahagian ujian dengan dimensi dan toleransi yang diketahui. Ukur bahagian menggunakan alat pengukur ketepatan, seperti mikrometer, kaliper, atau mesin pengukur koordinat (CMM). Bandingkan dimensi yang diukur dengan dimensi yang dikehendaki. Sekiranya terdapat sebarang percanggahan, semak semula tetapan penentukuran dan buat pelarasan selanjutnya yang diperlukan.
Tawaran produk kami

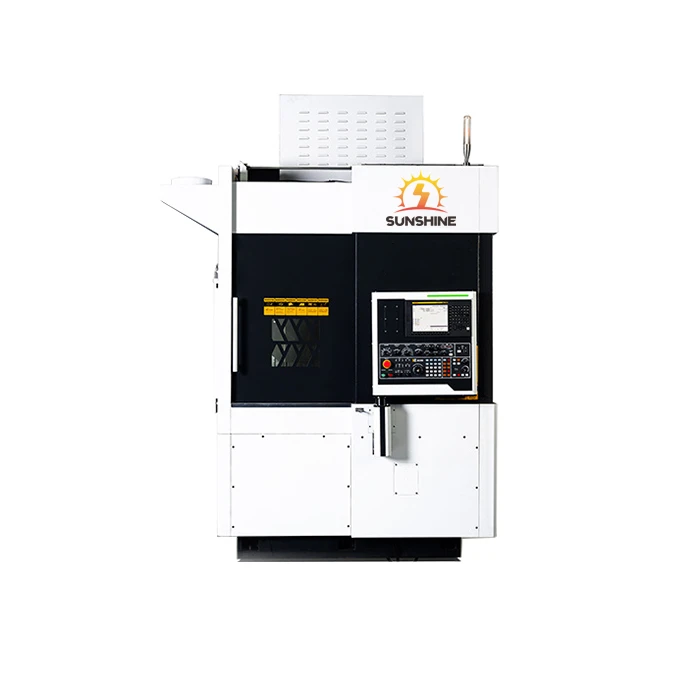

Sebagai pembekal pelarik Prototrak, kami menawarkan pelbagai kualiti yang berkualiti tinggi untuk memenuhi keperluan pemesinan anda. Sebagai contoh,Latur menegak CNC kecil CK100sesuai untuk operasi pemesinan skala kecil. Ia menawarkan kawalan yang tepat dan prestasi kelajuan yang tinggi. KamiPengilang Lathe Vertikal CNC VTC50adalah pilihan tugas yang lebih berat, sesuai untuk kerja -kerja yang lebih besar dan tugas pemesinan yang lebih kompleks. Di samping itu, kamiHub cakera brek cnc vertikal bubutdireka khusus untuk hab cakera brek pemesinan dengan ketepatan yang tinggi.
Hubungi kami untuk pembelian dan perundingan
Sekiranya anda berminat untuk membeli pelarik Prototrak atau memerlukan bantuan lanjut dengan penentukuran atau sebarang isu yang berkaitan dengan pemesinan, kami menggalakkan anda menghubungi kami. Pasukan pakar kami bersedia memberi anda maklumat terperinci, menawarkan sokongan teknikal, dan membantu anda mencari penyelesaian terbaik untuk keperluan khusus anda. Sama ada anda adalah bengkel skala kecil atau kemudahan pembuatan skala besar, kami mempunyai pelarik yang tepat untuk anda.
Rujukan
- "Buku Panduan Pemesinan", Industrial Press Inc.
- Manual Operator Lathe Prototrak
- Alat pengukur ketepatan dan aplikasi mereka, Penerbitan ASME
